5.2 管道贯穿孔口的封堵5.2.1 熔点不低于1000℃且无绝热层的金属管道贯穿具有耐火性能要求的建筑结构或构件时，贯穿孔口的防火封堵应符合下列规定：1 环形间隙应采用无机或有机防火封堵材料封堵；或采用矿物棉等背衬材料填塞并覆盖有机防火封堵材料；或采用防火封堵板材封堵，并在管道与防火封堵板材之间的缝隙填塞有机防火封堵材料。2 贯穿部位附近存在可燃物时，被贯穿体两侧长度各不小于1.0m范围内的管道应采取防火隔热措施。5.2.2 熔点不低于1000℃且有绝热层的金属管道贯穿具有耐火性能要求的建筑结构或构件时，贯穿孔口的防火封堵应符合下列规定：1 当绝热层为熔点不低于1000℃的不燃材料或贯穿部位未采取绝热措施时，防火封堵应符合本标准第5.2.1条的规定；2 当绝热层为可燃材料，但被贯穿体两侧长度各不小于1.0m范围内的管道绝热层为熔点不低于1000℃的不燃材料时，防火封堵应符合本标准第5.2.1条的规定；3 当不符合本条第1款、第2款的规定时，环形间隙应采用矿物棉等背衬材料填塞并覆盖膨胀性的防火封堵材料；或采用防火封堵板材封堵，并在管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料。在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上，还应设置阻火圈或阻火包带。5.2.3 熔点低于1000℃的金属管道贯穿具有耐火性能要求的建筑结构或构件时，其贯穿孔口防火封堵应符合下列规定：1 当为单根管道贯穿时，环形间隙应采用矿物棉等背衬材料填塞并覆盖膨胀性的防火封堵材料。对于公称直径大于50mm的管道，在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上还应设置阻火圈或阻火包带。2 当为多根管道贯穿时，应符合本条第1款的规定；或采用防火封堵板材封堵，并在管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料。每根管道均应设置阻火圈或阻火包带。3 当在无绝热层的管道贯穿部位附近存在可燃物时，被贯穿体两侧长度各不小于1.0m范围内的管道还应采取防火隔热防护措施。5.2.4 塑料管道贯穿具有耐火性能要求的建筑结构或构件时，贯穿部位的环形间隙应采用矿物棉等背衬材料填塞并覆盖膨胀性的防火封堵材料；或采用防火封堵板材封堵，并在管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料。对于公称直径大于50mm的管道，还应在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上设置阻火圈或阻火包带。5.2.5 耐火风管贯穿部位的环形间隙宜采用具有弹性的防火封堵材料封堵；或采用矿物棉等背衬材料填塞并覆盖具有弹性的防火封堵材料；或采用防火封堵板材封堵，并在风管与防火封堵板材之间的缝隙填塞具有弹性的防火封堵材料。5.2.6 管道井、管沟、管窿防火分隔处的封堵应采用矿物棉等背衬材料填塞并覆盖有机防火封堵材料；或采用防火封堵板材封堵，并在管道与防火封堵板材之间的缝隙填塞有机防火封堵材料。

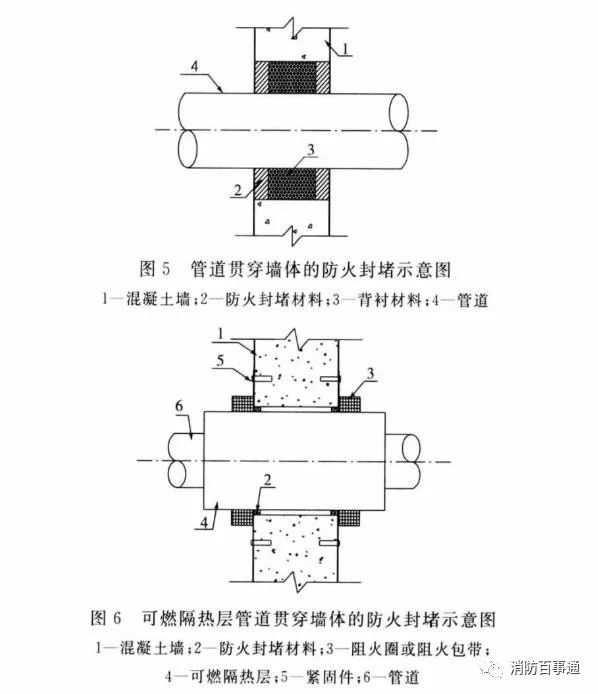

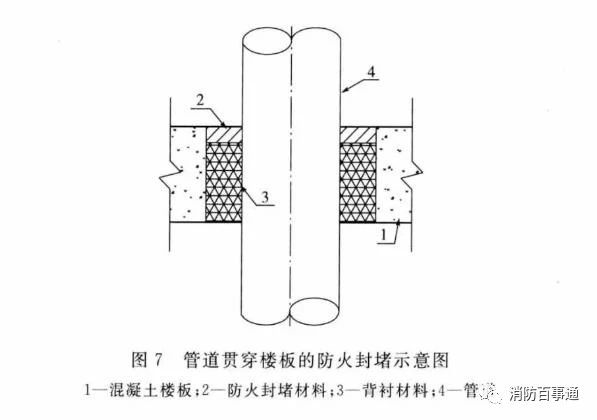

条文说明：本节根据管道材料的熔点和燃烧性能，将管道分为三类：钢、铸铁、铜、铜合金、镍合金等金属管道以及陶瓷、石英玻璃等不燃材料管道；铝或铝合金等金属管道以及玻璃纤维增强管；塑料管等。金属管道以熔点1000℃划分，主要考虑了标准温升曲线和试验炉的条件等因素，当构件达到1.50h~2.00h的耐火时间时，炉内温度达到1000℃。管道贯穿墙体或楼板的防火封堵示意，见图5～图7。

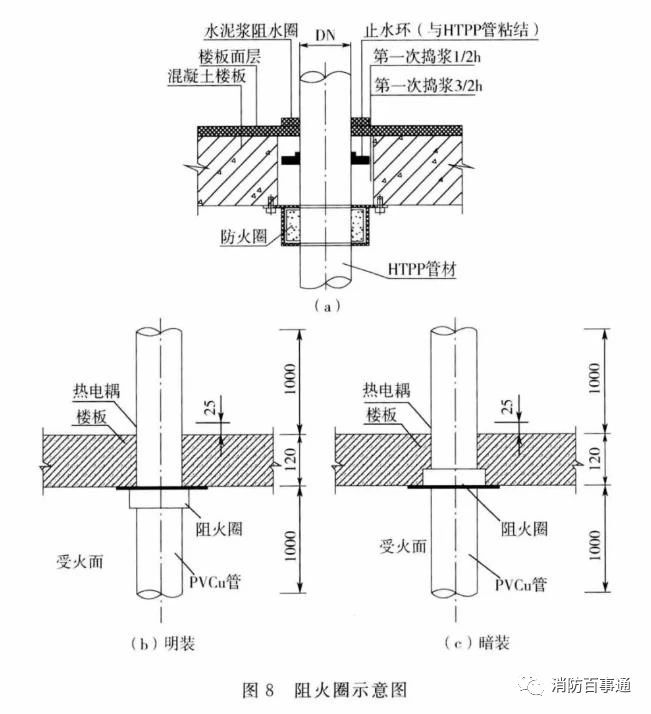

管道穿越被贯穿体时，要根据不同的管道类型、管径，被贯穿体类型（混凝土楼板、混凝土、砌块、轻质防火分隔墙体），环形间隙大小，贯穿孔口大小等，选用不同的防火封堵措施，防火封堵材料符合产品的使用要求，其性能经过相应的测试且不低于本标准的规定。5.2.1 背衬材料采用填塞矿物棉时，矿物棉需经压缩处理，且压缩后的容重不应低于100kg/m3。在矿物棉的上面需采用柔性有机堵料、泡沫封堵材料或防火密封胶将缝隙全部填塞密实。当被贯穿体内有空腔时，要采用柔性有机堵料等密度较小的防火封堵材料，不能采用无机堵料等密度较大的防火封堵材料，防止防火封堵材料或组件在空腔里脱落、变形而影响封堵效果。金属管道是良好的热导体。在贯穿孔口附近存在可燃物时，要对金属管道采取隔热等防火措施，以防止火灾时在贯穿孔口一侧的高温通过金属管道点燃另一侧的可燃物。5.2.2 当可燃隔热层可以去掉或采用熔点不低于1000℃的不燃材料替换时，防火封堵的做法同第5.2.1条；当可燃隔热层在贯穿孔口处不能去掉时，要采用具有膨胀性的防火封堵材料封堵，如阻火圈、阻火包带、具有膨胀性的柔性有机堵料或防火密封胶等。5.2.3、5.2.4 对于塑料等可燃材料的管道以及熔点较低的金属管道，如铝、铝合金管道等，受热后会变软、熔化或被烧蚀，要在水平贯穿防火分隔墙体两侧或竖向贯穿防火分隔楼板下侧的管道上采用阻火圈或阻火包带封住管道受破坏所形成的孔口来阻止火势蔓延。该部位的柔性有机堵料、防火密封胶需具有一定的膨胀性能，对于公称直径不大于50mm的管道，可以依靠防火封堵材料受高温作用后的膨胀变形来封堵管道形成的孔口；对于公称直径大于50mm的管道，则需要在管道上设置阻火圈或阻火包带来进行封堵，如图8所示。

5.2.5 本条规定了供暖、通风和空气调节系统中的风管穿越防火分隔墙体、楼板时所形成的环形间隙的防火封堵做法。对于供暖、通风和空气调节系统的风管，管道本身的防火和防火阀的防火性能及其在建筑内的防火设置要求，应符合现行国家标准《建筑通风和排烟系统用防火阀门》GB15930、《通风管道耐火试验方法》GB/T17428及国家其他有关标准的规定。风管贯穿部位的环形间隙防火封堵的防火性能，与风管结构及风管本身的耐火性能密切相关。应用风管的环形间隙防火封堵组件的耐火性能测试结果时，要注意安装在某个风管结构上的封堵组件测试合格，并不意味着该封堵组件适合于不同结构和尺寸的风管。一般情况下，通过测试合格的封堵组件适用于实际风管与测试风管相同或比测试风管尺寸小的情况。风管穿过防火隔墙、楼板和防火墙时，穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管，需采用耐火风管或在风管外壁采取防火保护措施。当采用防火保护措施时，需先对风管穿越部位的缝隙进行防火封堵。5.2.6 管道井、管沟为建筑中用于布置设备管线的水平或垂直通道，管窿为布置管道且无法进入的狭小空间。管道井的防火封堵如果做得不好，火灾时可能因烟囱效应而成为火势和烟气竖向快速蔓延的通道。这些部位的封堵要能够有效阻止火焰、烟气及热蹿烧到其他楼层。该部分采用的有机防火封堵材料包括柔性有机堵料、防火密封胶、泡沫封堵材料等。
