爆炸危险环境电力装置设计规范
编号：GB50058-2014
颁布时间：2014/1/29
是否常用：是
是否有效：现行有效
分类：特殊场所建筑防火
附录A
爆炸危险区域划分示例图及爆炸危险区域划分条件

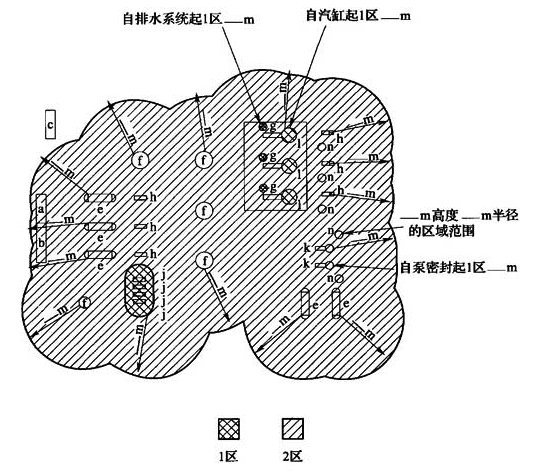

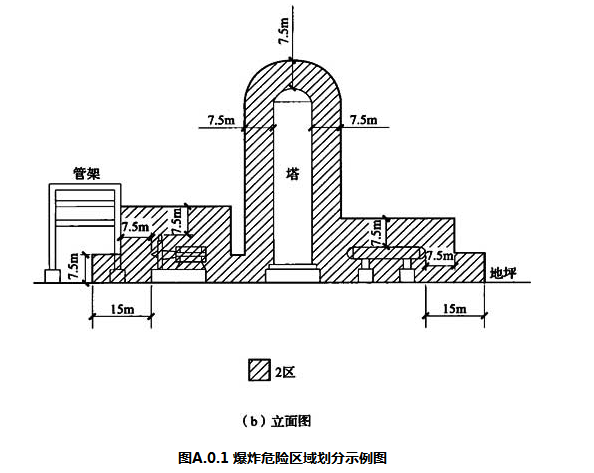

A.0.1 爆炸危险区域划分应按图A.0.1划分。
a-正压控制室；b-正压配电室；c-车间；e-容器；f-蒸馏塔；
g-分析室(正压或吹净)；h-泵(正常运行时不可能释放的密封)；
j-泵(正常运行时有可能释放的密封)；k-泵(正常运行时有可能释放的密封)；
l-往复式压缩机；m-压缩机房(开敞式建筑)；n-放空口(高处或低处)

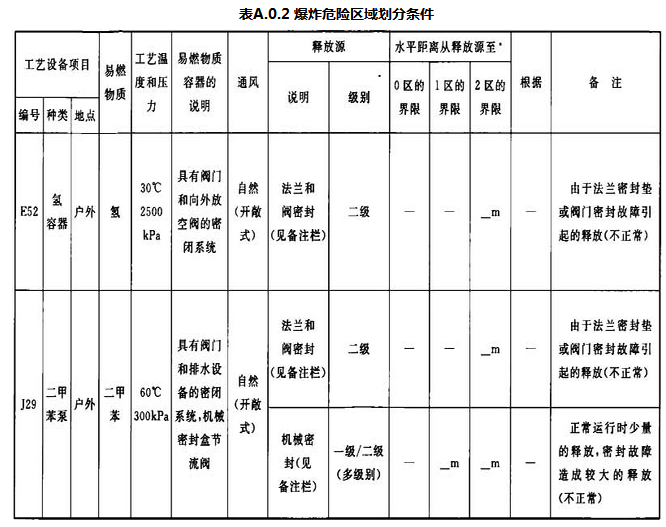

A.0.2 爆炸危险区域划分条件应符合表A.0.2的规定。
注：*指垂直距离也应记录。
