电动汽车用动力蓄电池安全要求
编号：GB38031-2020
颁布时间：2020/5/12
是否常用：是
是否有效：现行有效
分类：特殊场所建筑防火
附录A
电池包系统的典型结构

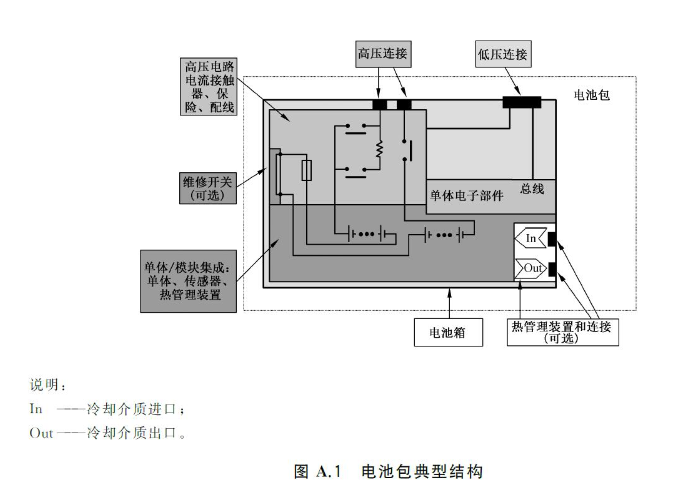

电池包是能量存储装置，通常包括电池单体、部件、高压电路、过流保护装置及与其他外部系统的接口（如冷却、高压、辅助低压和通信等）。图A.1是一个电池包的典型结构。

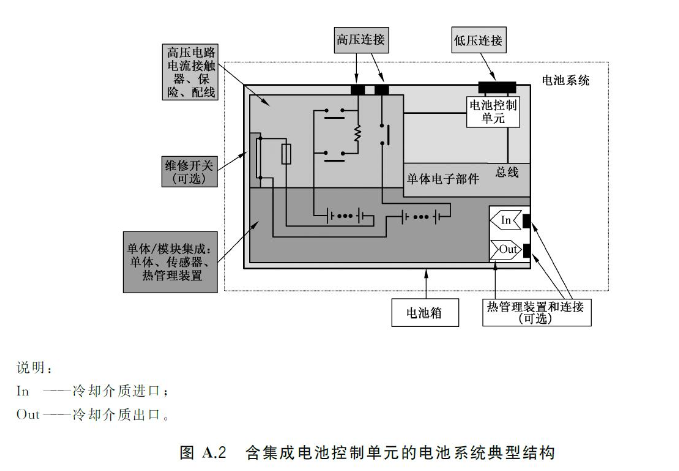

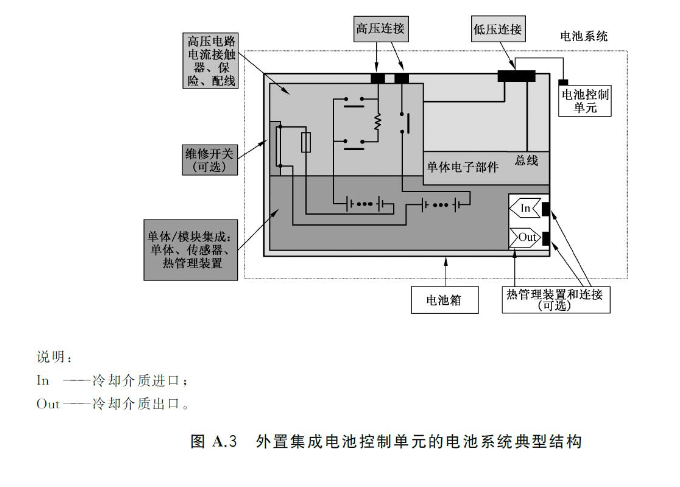

A.2 电池系统 电池系统是能量存储装置，包括电池单体或电池包、电路和电控单元（如电池控制单元、电流接触器）。电池系统的典型结构有两种，分别是集成了电池控制单元的电池系统和带外置电池控制单元的电池系统，分别如图A.2和图A.3所示。
