冷库设计标准
编号：GB50072-2021
颁布时间：2021/6/28
是否常用：是
是否有效：现行有效
分类：特殊场所建筑防火
附录A 供暖地区机械通风地面防冻加热负荷和机械通风送风量计算

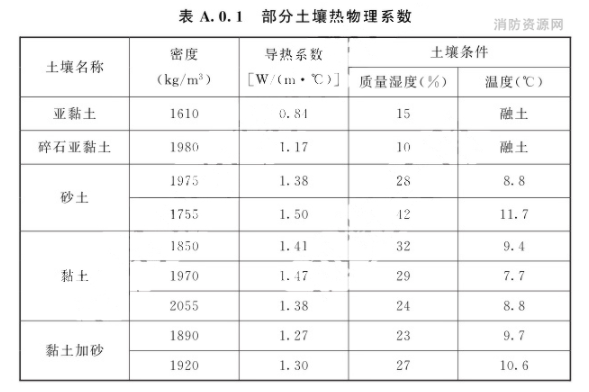

A.0.1 供暖地区地面防冻的加热计算应采用稳定传热计算公式。部分土壤热物理系数宜按表A.0.1的规定确定.
A.0.2 供暖地区机械通风地面防冻加热负荷应按下式计算：
式中：Qf——地面加热负荷（W）； a——计算修正值，当室外年平均气温小于10℃时，宜取1；当室外年平均气温不低于10℃时，宜取1.15；
Qr——地面加热层传入冷间的热量（W）；
Qtu——土壤传给地面加热层的热量（W）； T——通风加热装置每日运行的时间，一般不宜小于4h。A.0.3 机械通风地面加热层传入冷间的热量Qr应按下式计算：Qr=Fd（tr-tn）Kd （A.0.3） 式中：
Qr——地面加热层传入冷间的热量（W）；
Fd——冷间地面面积（㎡）；
tr——地面加热层的温度（℃）；
tn——冷间内的空气温度（℃）；
Kd—冷间地面的传热系数[W/（㎡·℃）]A.0.4 土壤传给地面加热层的热量Qtu应按下式计算：Qtu=Fd（ttu-tr）Ktu （A.0.4） 式中：
Qtu——土壤传给地面加热层的热量（W）；
Fd—冷间地面面积（m）： ttu——土壤温度（℃）；

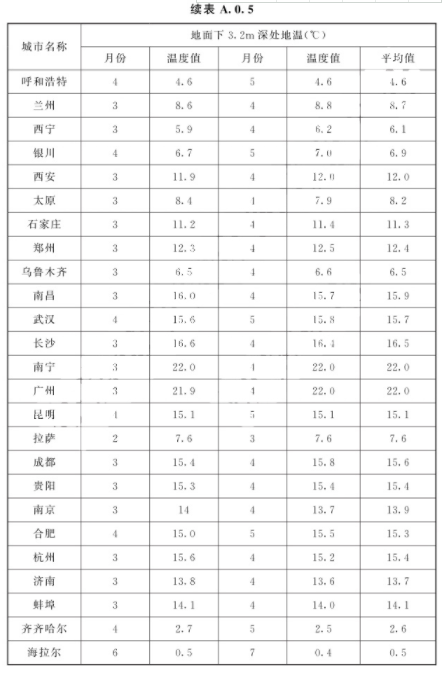

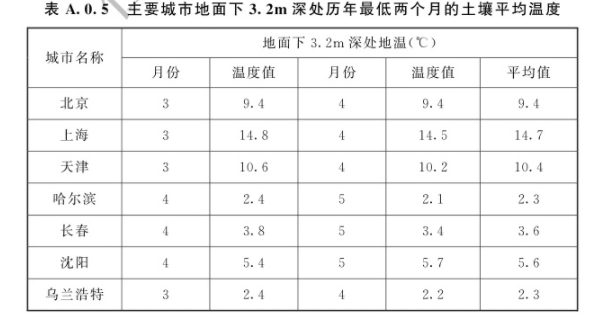

tr——地面加热层的温度（℃），宜取1℃~2℃。 Ktu——土壤传热系数[W/（㎡·℃）]。A.0.5 土壤温度取地面下3.2m深处历年最低两个月的土壤平均温度，应按表A.0.5的规定确定。当缺少该项资料时，可按当地年平均气温减2℃计算。
A.0.6 土壤传热系数Km应按下式计算：
式中：Ktu——土壤传热系数[W/（㎡·℃）]； δtu——土壤计算厚度，一般采用3.2m；
λtu——土壤的导热系数[W/（m·℃）]； δi-n——加热层至土壤表面各层材料的厚度（m）； λi-n——加热层至土壤表面各层材料的导热系数[W/（m·℃）]。A.0.7 机械通风送风量应按下式计算:
式中：Vs——送风量（m³/h）； Qf——地面加热负荷（w）；
Ck——空气比热容k]/（kg·℃）]；
ρk——空气密度（kg/m³）； ts——送风温度（℃），一般宜取10℃。
tp——排风温度（℃），一般宜取5℃。
条文说明
A.0.1 本表摘自《建筑材料热物理性能》（中国建筑工业出版社，1981年出版）。
