民用建筑电气设计标准
编号：GB51348-2019
颁布时间：2019/11/22
是否常用：是
是否有效：现行有效
分类：建筑防火
5.2
继电保护的基本规定
5.2.1
电力设备和线路应装设短路故障和异常运行保护装置。电力设备和线路短路故障的保护应有主保护和后备保护，必要时可增设辅助保护。
5.2.2
继电保护装置的接线应简单可靠，并应具有必要的检测、闭锁等措施。保护装置应便于整定、调试和运行维护。
5.2.3
为保证继电保护装置的选择性，对相邻设备和线路有保护性配合要求或同一保护装置内有配合要求的元件，其上下两级之间的灵敏性及动作时间应相互配合。
当必须加速切除短路时，可使保护装置无选择性动作，但应利用自动重合闸或备用电源自动投入装置，缩小停电范围。
5.2.4

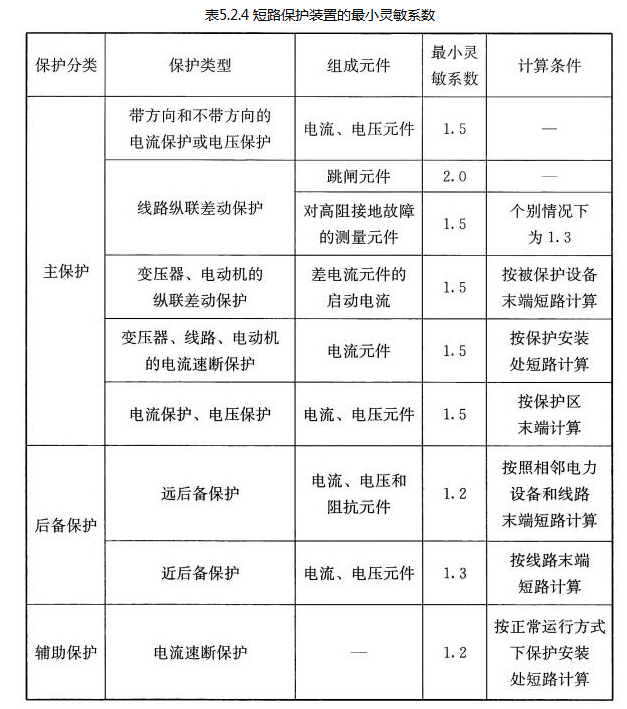

保护装置应具有必要的灵敏性。各类短路保护装置的灵敏系数不宜低于表5.2.4的规定。
注：灵敏系数应根据不利的正常运行方式（含正常检修）和不利的故障类型计算。
5.2.5
为便于分别校验保护装置和提高可靠性，主保护和后备保护宜做到回路彼此独立。
5.2.6
当变电所35kV、20kV或10kV断路器台数较多、负荷等级较高时，宜采用直流操作继电保护。
5.2.7
当小型变电所断路器台数不多时，可采用弹簧储能操动机构合闸、电流互感器二次侧去分流分闸的交流操作继电保护。
5.2.8
当小型变电所一次接线简单，断路器台数不多，且不分段断路器自投时，可采用在线式不间断电源装置（UPS）或小容量直流电源装置作为继电保护控制电源的继电保护接线方案。继电保护可采用分励脱扣器线圈跳闸的保护方式。
