民用建筑电气设计标准
编号：GB51348-2019
颁布时间：2019/11/22
是否常用：是
是否有效：现行有效
分类：建筑防火
8.12
铝合金电缆布线
8.12.1铝合金电缆在室内场所敷设时，宜采用电缆梯架、托盘、支架或吊架等方式明敷设，并应符合下列规定：
1
非铠装型电缆在有可燃物吊顶内敷设时，应采用金属槽盒敷设；无吊顶时，可采用槽盒、托盘、梯架敷设；
2 铠装型电缆宜采用梯架、支架或吊架等明敷方式敷设。
8.12.2
铝合金电缆在室外场所敷设时，可采用电缆沟、电缆隧道、直埋或电缆排管等方式敷设。
8.12.3

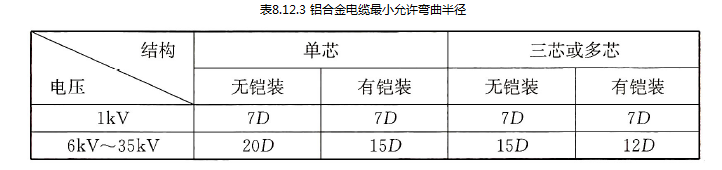

铝合金电缆敷设时，弯曲半径不应小于表8.12.3的规定。铠装型电缆弯曲不应使铠装变形或损坏。
注：1 D为电缆外径；
2
6kV~35kV铝合金电缆为单芯或三芯电缆。
8.12.4

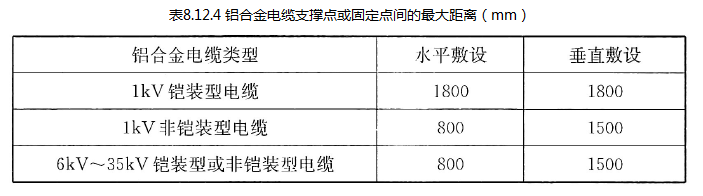

铝合金电缆沿梯架、托盘、支架或吊架敷设时，电缆支撑点或固定点间的距离不应大于表8.12.4的规定。
8.12.5
铝合金电缆与断路器连接或T接分支时，应选用适配的铜铝过渡端子（接头）连接。若铜铝过渡端子尺寸与断路器不匹配时，可采用镀锡转接铜排连接。
8.12.6 采用镀锡转接铜排与断路器连接时，应符合下列规定：
1 根据载流量确定转接铜排的最小规格；
2 使用相间安全隔板保护。
8.12.7
铝合金电缆的分支连接可根据敷设环境及条件选择预制分支、T接分支、接线箱分支等方式。铠装型电缆的分支及直通接头处应避免铠装断口的尖角损伤绝缘层。
