气体消防系统选用、安装与建筑灭火器配置
编号：GJBT-1009
颁布时间：2007/6/1
是否常用：是
是否有效：现行有效
分类：消防设施

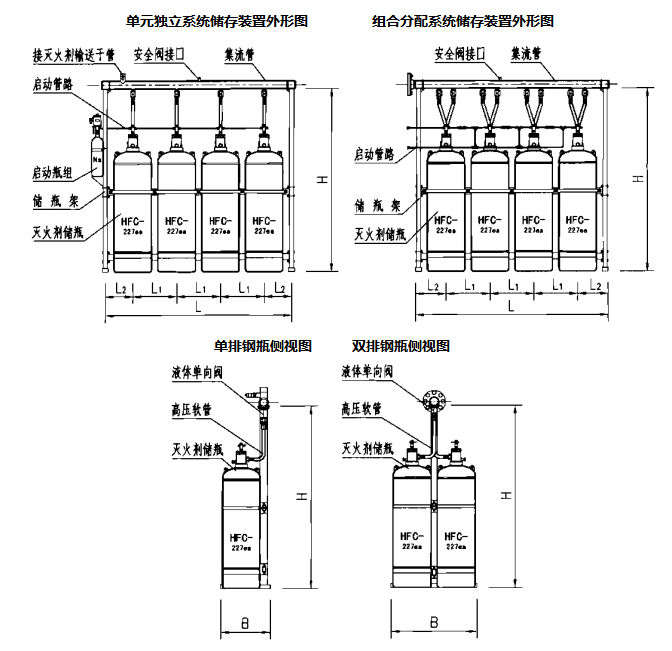

七氟丙烷灭火系统专用组件外形图
(储存装置)

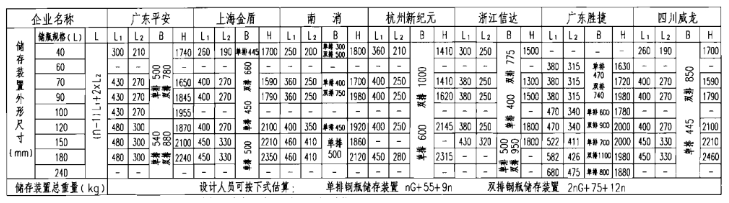

七氟丙烷灭火系统储存装置外形尺寸表
注：1.表中n为装置中单排储瓶数量。2.表中单个储瓶充装灭火剂后重量G详见本图集总说明。
说明：七氟丙烷灭火系统储存装置外形图依据广东平安消防设备有限公司提供的技术资料绘制。其他企业装置外形可能略有区别，但其基本功能是一致的。
