气体消防系统选用、安装与建筑灭火器配置
编号：GJBT-1009
颁布时间：2007/6/1
是否常用：是
是否有效：现行有效
分类：消防设施

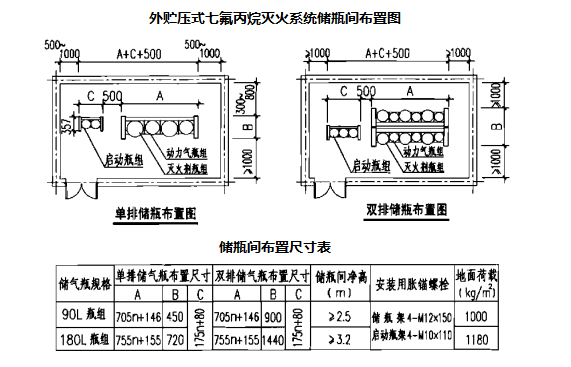

气体灭火系统储瓶间布置图
（外贮压式七氟丙烷、低压二氧化碳、IG-100）

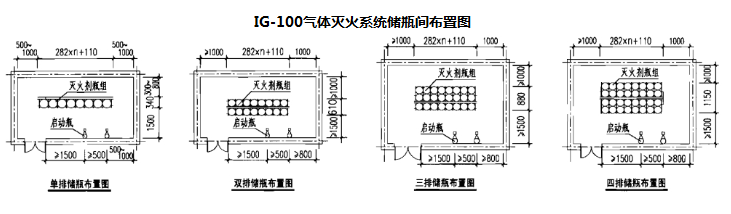

IG-100气体灭火系统储瓶间布置图
说明：图中每排钢瓶数n≤15，每组钢瓶最多60瓶，超过60瓶应分开布置；储瓶间净高应≥2.4m，储瓶间地面荷载为2000Kg/m2。
注： 表中n为灭火剂储瓶或启动瓶数量。

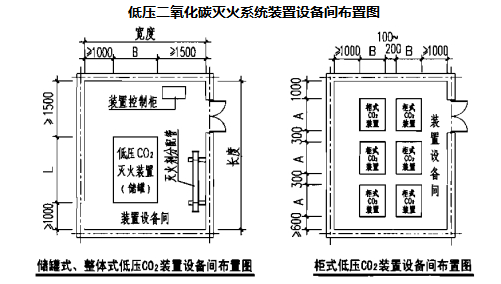

说明：1.储罐式、整体式、柜式低压二氧化碳灭火装置外形尺寸详见本图集低压二氧化碳灭火系统说明。
2.储罐式、整体式低压二氧化碳灭火系统装置设备间地面水平误差应小于5mm/m。
3.当装置间需要布置1台以上储罐式或整体式低压二氧化碳灭火装置时，装置之间的间距不宜小于1.0m。
