气体消防系统选用、安装与建筑灭火器配置
编号：GJBT-1009
颁布时间：2007/6/1
是否常用：是
是否有效：现行有效
分类：消防设施

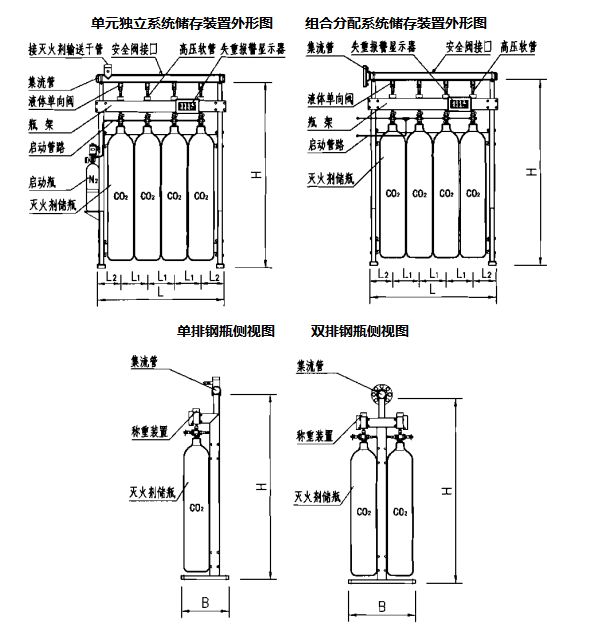

高压二氧化碳灭火系统专用组件外形图
（储存装置）

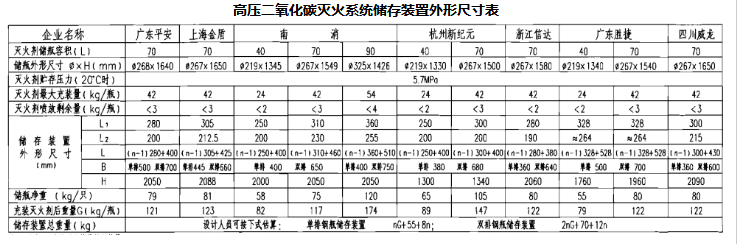

注：
表中n为装置中单排储瓶数量.
说明：1.高压二氧化碳灭火系统储存装置外形图依据广东平安消防设备有限公司提供的技术资料绘制。其他企业装置外形可能略有区别，但其基本功能是一致的。
2.高压二氧化碳灭火系统储存装置中的称重装置与三氟甲烷灭火系统相同，详见本图集“三氟甲烷灭火系统说明”。
