气体消防系统选用、安装与建筑灭火器配置
编号：GJBT-1009
颁布时间：2007/6/1
是否常用：是
是否有效：现行有效
分类：消防设施
2
系统管网设计
2.1.1
每个喷嘴的平均设计流量应相等；
2.1.2 管网中从第一个分流点至每个喷嘴的管道阻力损失，相互间的差值不应大于10%。
2.2
灭火剂喷放时间不应大于10s。
2.3 管网分流应采用三通管件，其分流出口应水平布置。
2.4
灭火剂输送干管的平均设计流量按下式计算：
式中
Qw——干管平均设计流量（kg/s）；
W——灭火设计用量或惰化设计用量（kg）；
t——灭火剂喷放时间（s）。
2.5 灭火剂输送支管的平均设计流量按下式计算：
式中
Qg——支管平均设计流量（kg/s）；
Ng——安装在计算管段下游的喷嘴数量（个）；
Qc——单个喷嘴的平均设计流量（kg/s）。
2.6

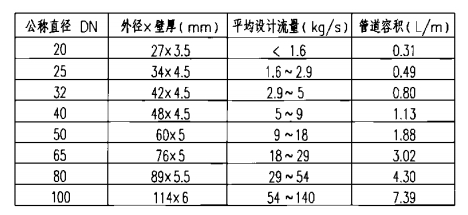

在方案和初步设计阶段初选管径时，可按平均设计流量及采用管道阻力损失为0.003MPa/m～0.002MPa/m进行计算。或参照下表进行初选：
2.7 施工图设计阶段的系统管网计算，宜在气体灭火系统生产企业或气体消防工程公司的配合下，采用由生产企业提供的计算方法或专用计算机软件进行灭火剂输送管网的计算。
