气体消防系统选用、安装与建筑灭火器配置
编号：GJBT-1009
颁布时间：2007/6/1
是否常用：是
是否有效：现行有效
分类：消防设施

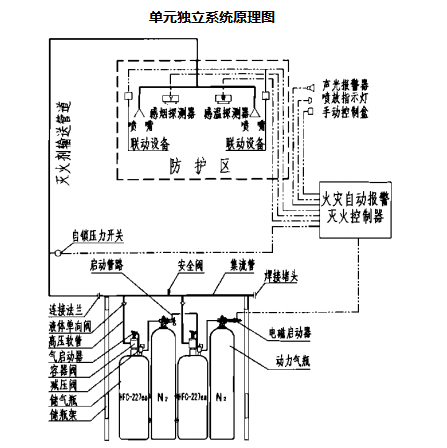

外贮压式七氟丙烷灭火系统原理图
说明：1.系统中驱动瓶、电磁启动器、气启动器、选择阀、气体单向阀、液体单向阀、低压泄漏阀、自锁压力开关、集流管、高压软管、安全阀、喷嘴为通用组件，与内贮压式七氟丙烷灭火系统相同。详见本图集总说明。
2.灭火剂储瓶、动力气储瓶、液面测量装置、减压阀、储瓶架为外贮压式七氟丙烷灭火系统专用组件，详见本图集外贮压式七氟丙烷灭火系统说明。
