气体消防系统选用、安装与建筑灭火器配置
编号：GJBT-1009
颁布时间：2007/6/1
是否常用：是
是否有效：现行有效
分类：消防设施

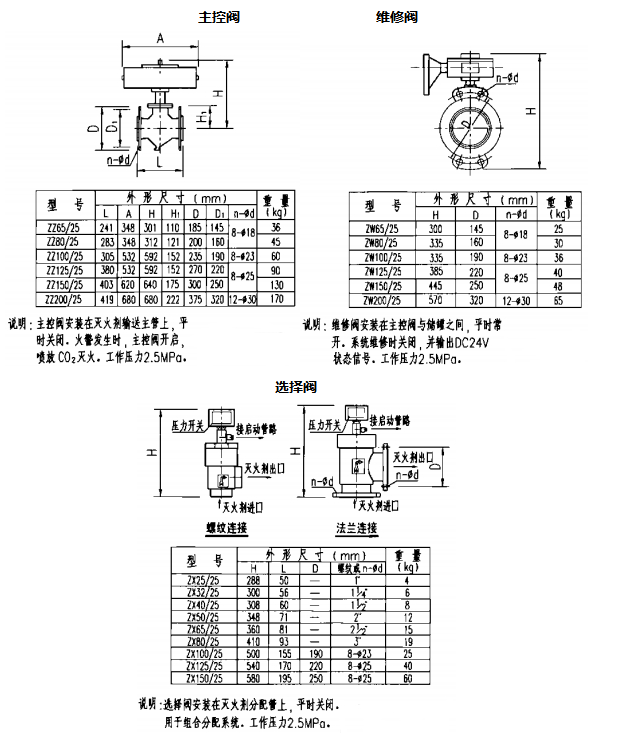

储罐式低压二氧化碳灭火系统专用组件外形图
（储罐、主控阀、维修阀、选择阀）

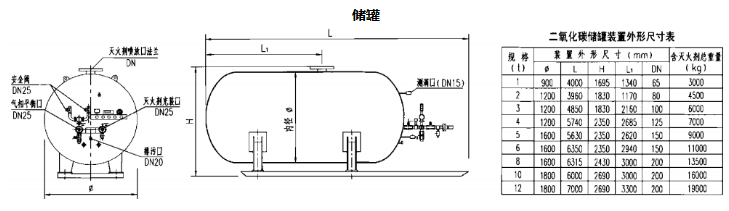

说明：1.二氧化碳储罐是储罐式低压二氧化碳灭火装置的主要组件，用于贮存低温低压液态C02灭火剂。
2.储罐灭火剂喷放口直径DN是为满足60s内排空储罐而确定的，也可根据用户需要按最大防护区选择阀规格调整灭火剂喷放口径。
3.低压二氧化碳灭火系统储罐间布置图详见本图集“IG-100气体灭火系统设计计算举例”。
